DosTo Win

Καμιά φορά όλοι γινόμαστε αποδέκτες σχεδίων που περιέχουν κείμενα με γραμματοσειρές που δεν τις έχουμε. Και καλά αν τα κείμενα έχουν γραφεί με κωδικοποίηση windows, δεν υπάρχει πρόβλημα γιατί αν δηλώσουμε στο ανάλογο style μια οποιαδήποτε γραμματοσειρά που περιέχει ελληνικά, όλοι οι χαρακτήρες θα εμφανιστούν κανονικά. Τι γίνεται όμως αν το σχέδιο είναι παλιό και η κωδικοποίηση του είναι DOS και όχι Windows? Εμφανίζονται μόνο σκουπίδια στη θέση των γραμμάτων και τρέχα γύρευε τώρα τη γραμματοσειρά.
Η εντολή dtw επιλύει αυτό ακριβώς το πρόβλημα.

Λειτουργεί ως εξής:
Κάνει μετατροπή σε όλα τα κείμενα ενός συγκεκριμένου style που θα υποδειχθεί, που συνήθως είναι παλιά σχέδια σε DOS κωδικοποίηση, σε κωδικοποίηση Windows. Χωρίς να χρειάζεστε καμιά ειδική γραμματοσειρά, εμφανίζονται σωστά τα κείμενα. Το μόνο που πρέπει να προσέξετε είναι, να έχετε διαμορφώσει ένα style με μια γραμματοσειρά των Windows (Arial ας πούμε) και να την έχετε κάνει τρέχουσα, γιατί τα κείμενα αποκτούν το τρέχον style.

Η εντολή στην αρχή ζητά να επιλεχθεί ένα κείμενο που να έχει το στυλ που θέλουμε να μετατραπεί. Στο παράθυρο που θα ανοίξει, φαίνεται άμεσα το αποτέλεσμα της μετατροπής, ανάλογα με το ποια κωδικοποίηση θα επιλέξουμε, όπως στο παράδειγμα που ακολουθεί.

Κείμενο σε παλιό σχέδιο

Δίνουμε την εντολή dtw και επιλέγουμε το κείμενο. Στο παράθυρο που θα εμφανιστεί, επιλέγουμε τη κωδικοποίηση που μας δίνει το σωστό αποτέλεσμα, όπως στις εικόνες.

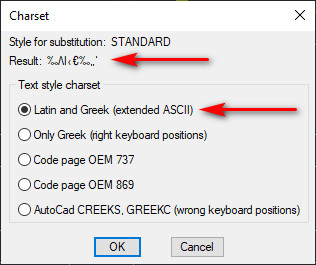

Λάθος μετατροπή

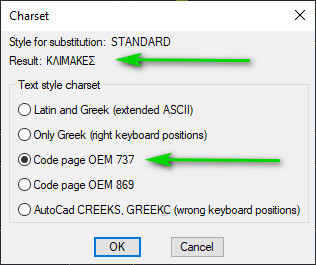

Σωστή μετατροπή

ΣΗΜΕΙΩΣΕΙΣ

Η εφαρμογή αλλάζει το στυλ σε αντικείμενα μόνο απλών ΤΕΧΤ, όχι σε multiline text (MTEXT) αντικείμενα, είτε είναι μεμονωμένα, είτε βρίσκονται μέσα σε block σαν attributes.
Αν επιλεγεί κείμενο (ΤΕΧΤ) αλλάζει όλα τα ΤΕΧΤ που έχουν το συγκεκριμένο style (όχι τα attributes των blocks).
Αν επιλεγεί κείμενο που ανήκει σε block (attribute), αλλάζει όλα τα συγκεκριμένα blocks που υπάρχουν στο σχέδιο, όπως επίσης ενημερώνει και τον ορισμό του block, ώστε από εκεί και μετά να εισάγεται σωστά. Προσοχή όμως σε μια λεπτομέρεια.
Αν υπάρχουν πολλά ή μεγάλου μεγέθους blocks στο σχέδιο, μπορεί και να δείτε κάποια καθυστέρηση κατά την μετατροπή. Συνήθως συμβαίνει σε σχέδια που περιέχουν blocks τα οποία έχουν μεταφερθεί από άλλα σχέδια (με copy ή άλλο τρόπο). Τις περισσότερες φορές είναι blocks που δεν έχουν παρουσία στο σχέδιο. Δηλ. έχουν εισαχθεί και μετά διαγραφεί, όμως η περιγραφή τους παραμένει στη μνήμη και είναι σαν να υπάρχουν. Π.χ. αν εισαχθεί σαν μπλοκ ένα σχέδιο που περιέχει 10.000 κείμενα και μετά το διαγράψουμε από το σχέδιο, δεν σημαίνει ότι διαγράψαμε και τον ορισμό του block. Ο ορισμός του συνεχίζει να υπάρχει και τα 10.000 κείμενα παραμένουν στη μνήμη του υπολογιστή (και αποθηκεύονται και στο δίσκο).
Η διαγραφή του ορισμού ενός block γίνεται μόνο με την εντολή purge που διαγράφει αχρείαστα αντικείμενα (δεν υπάρχουν στο σχέδιο) και πρέπει να χρησιμοποιείται τακτικά για να μειώνεται ο όγκος του σχεδίου.
Υπάρχει η σπάνια περίπτωση να μη λειτουργήσει καμιά επιλογή. Συνήθως, σε αυτές τις περιπτώσεις τα κείμενα προέρχονται από αρχεία DXF άλλων προγραμμάτων και είναι συνονθύλευμα χαραχτήρων και γραμμών, εκτός και αν έχει κωδικοποίηση μη συνηθισμένη.

ΠΛΗΡΟΦΟΡΙΑ
Η δημιουργία κανάβου σε paper viewport μεταφέρθηκε στην εφαρμογή ELayouts ώστε να υποστηρίζει και view με περιστροφή.

Εντολές που περιέχονται στη συλλογή MiGeTam

Εισαγωγή - εξαγωγή αρχείων Google Earth (kmz, kml)
Εισαγωγή - εξαγωγή γεωαναφερμένων εικόνων
Πίνακας συντεταγμένων-εμβαδού σημείων ή polyline
Κάναβος με συντεταγμένες στο MODEL SPACE
Γρήγορος χειρισμός 2D, 3D polyline
Πολυγωνικό clip εικόνας
Χρήσιμες εντολές για paper viewports
Στοίχιση κειμένων μιας γραμμής (ΤΕΧΤ)
Μετατροπή κειμένων DOS σε WINDOWS παλιών σχεδίων

Download migetam.zip
